一、試驗標準和目的
　　根據要求，通過現場試驗，在不損害電纜本體絕緣的情況下檢查電纜的絕緣狀況及其內部局部放電情況，以對其絕緣進行評估。

二、試驗儀器
　　ONSITE MV 10 型電纜振蕩波局放檢測系統

三、試驗內容

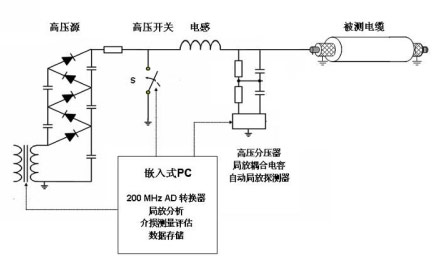

　　電纜振蕩波局部放電檢測基本原理如圖1所示：

　　用交流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩�？招碾姼兄蹈鶕�(jù)諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路�；芈菲焚|Q一般為30～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。

　　 振蕩波所產生的局放脈沖符合lEC60270推薦值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。

1、被測電纜要求及測試前準備
　　1）局放測試前，將電纜斷電、接地放電，兩端懸空，布置好安全圍欄；
　　2）盡量將電纜接頭處PT、避雷器等其它設備拆除；
　　3）電纜頭擦拭干凈，電纜頭與周邊接地部位絕緣距離足夠；
　　4）收集電纜長度、型號、類型、投運日期等電纜參數；
　　5）電纜長度L：電纜一側測量方式：50m≦L≦6km；
　　　　　　　　　電纜兩端測量方式：L＞6km。
　　6）測試用電纜用發電機、放電棒、接地線、220V電源插盤。

2、振蕩波局部放電試驗
2.1 電纜局放校準

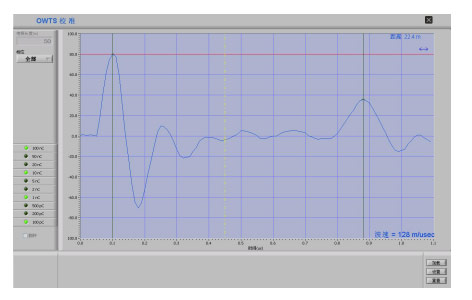

　　采用ONSITE MV 10型電纜振蕩波局部放電測試和定位儀，圖2所示為校準界面：

測試要求：
　　1）將局放校準儀連線的接線端分別夾在被測電纜的線芯和屏蔽上；
　　2）注意在高壓測試開始時將校準器連線拆除；
　　3）局放校準儀的輸出頻率設定在100Hz；
　　4）校準區間從100pC～100nC均要校準。

2.2 振蕩波局放測試
　　1）試驗接線步驟
　　a、將高壓單元接地與現場主接地相連；b、將放電棒與現場主接地相連；
　　c、將高壓開關控制連線連接至控制盒；d、將直連網線連接至筆記本電腦；
　　e、將高壓測試電纜連接好；f、將高壓單元電源線與電源連接；
　　g、電纜參數及中間接頭參數輸入及準備，如圖3。

　　2）加壓測試程序
　　a、啟動高壓單元高壓。將高壓安全鑰匙開啟，綠燈亮；按下高壓控制開關綠色按鍵，紅燈亮；
　　b、選擇被測電纜相位、界面顯示模式、量程、加壓模式；
　　c、輸入測試電壓，逐級加壓并保存有效的測試數據；
　　d、對被測電纜和高壓單元放電并換相測試；
　　e、三相測試結束，關閉高壓單元，將被測電纜接地；

　　3）測試要求及注意事項
　　a、0kV電壓等級下測量環境噪聲；

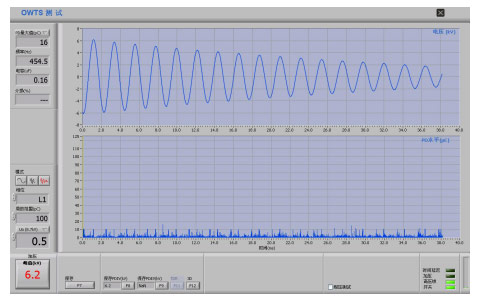

　　b、分別在0.3U0、0.5U0、0.7U0、0.9U0、1.0U0、1.2U0、1.3U0、1.5U0、1.7U0電壓等級下測量局部放電，測量界面如圖4所示；

　　c、電纜局放故障點局放隨著測試電壓的升高而變大，每次測試選擇相應的量程；
　　d、盡量減小環境噪音干擾，如有施工可要求暫停；
　　e、盡量減小來自地線的干擾如電暈等；
　　f、為排除高壓測試電纜與被測電纜之間的連接不好而造成的人為干擾，高壓電纜與被測電纜的連接需要嚴密接觸完整。

3、振蕩波局放診斷評價
　　電纜局部放電量：
　　當電纜的以下部件出現下列的局放量超標情況，應視為缺陷情況：
　　a、電纜本體：＞300pC；
　　b、電纜終端：＞5000pC；
　　c、電纜中間接頭：＞500pC。

4、電纜振蕩波局放異常處理決策
　　1）絕緣電阻異常情況處理措施
　　a、進一步加強跟蹤及檢測，縮短試驗周期；
　　b、進一步進行電纜振蕩波局放試驗，確認原因。

　　2）電纜振蕩波局放量超標異常情況處理措施
　　a、帶電情況下采用超聲波、地電波、紅外等手段進行狀態監測；
　　b、保供電期間縮短帶電測試周期；
　　c、更換局放量超標部件；
　　d、對缺陷電纜線路的故障部件進行更換前、后局放試驗；
　　e、對缺陷電纜接頭、終端及本體進行解體試驗，初步探討振蕩波有效性，進一步制定我局電纜振蕩波局放試驗的規程。

四、人員安排：
　　整個試驗由工作負責人統一指揮，一人（主作業人）操作振蕩波局放檢測系統，一人（輔助人員）負責脈沖反射儀測距、信號校準器輸入及各相電纜頭測試接線及放電，轉相連接；

五、安全措施：
　　1、若試驗前進行絕緣電阻測試時電纜對側需專人看守，嚴禁測試期間電纜頭及被測電纜本體或附近處有作業現象；
　　2、切斷被測物（電纜）電源，防止再次通電，確定被測物（電纜）上已無電壓，隔離附近帶電設施；
　　3、升壓試驗時應在電纜頭和試驗設備四周裝設網狀圍欄，懸掛“高壓，危險！”標示牌，試驗現場四周應派專人監護，禁止與試驗無關人員靠近；
　　4、升壓時控制臺操作人員應站在絕緣墊上，防止高壓反擊危及人員安全；
　　5、加壓過程中應注意觀察電壓是否波動、數據是否異常，并呼唱報時，發現有異常情況立即降壓，直到查明原因后再重新開始加壓；
　　6、試驗時無工作負責人許可，試驗人員不得離開崗位或進行其他工作。
　　7、工作負責人職責：
　　1）檢查試驗設備是否正常；
　　2）工作負責人作為專職監護人，不參加工作班的試驗工作；
　　3）監督完成整個試驗，現場試驗由工作負責人統一指揮，包括試驗順序及人員分工。
