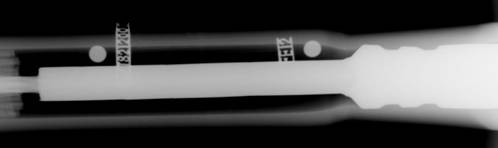

圖 3 應能清晰分辨鋁套管與鋁絞線壓接情況

檢測示例２： 鋼芯鋁絞線用耐張線夾 X 射線檢測評定準則:
耐張線夾與鋼芯鋁絞線的壓接區有三個：鋼錨與鋁管

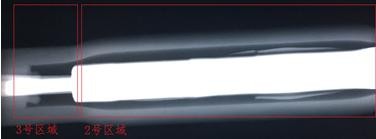

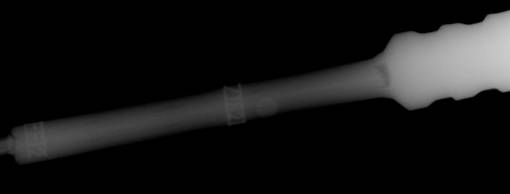

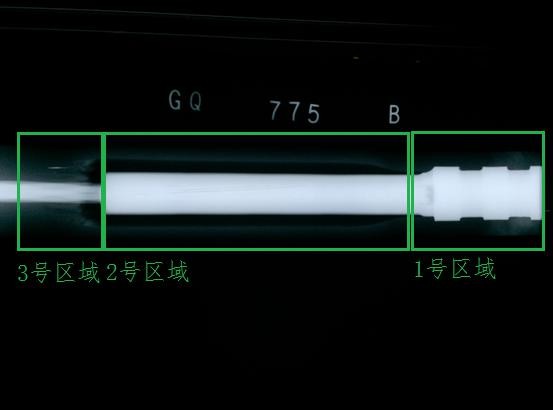

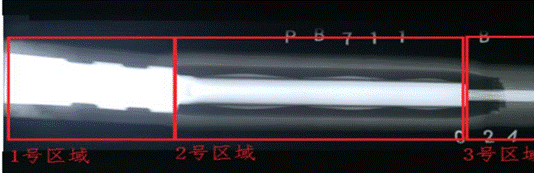

（圖 B1 的 1 號區域）、鋼管與鋼芯（圖B1 的 2 號區域）、鋁線和鋁管（圖 B1 的 3 號區域）。利用 X 射線檢測其內部質量時，發現的典型缺陷一般都發生在這三個壓接區。各區域的評定準則如下：

圖B1

1、鋼錨與鋁管壓接區
（a） 鋼錨與鋁管應壓接緊實，防滑槽與鋁管間不應存在目 視可見的明顯縫隙（見圖 B2，防滑槽未壓緊）。

圖B2

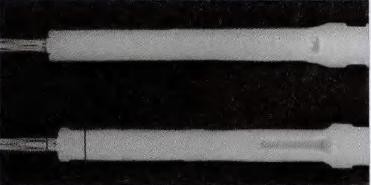

（b） 鋁管變形區域不應存在裂紋。2、鋼管和鋼芯壓接區
（a） 鋼管不應存在裂紋，鋼芯應無斷股現象。
（b） 鋼芯應貫穿到位、壓接緊實。

圖B3

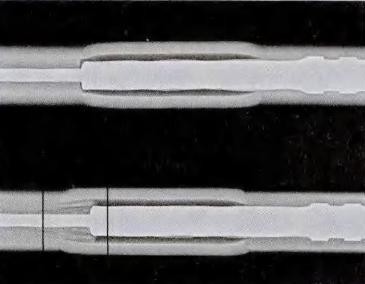

（c） 鋁線端部與鋼管口不應有重疊區域，應留有一定間隙， 且間隙不應超過 5mm（見圖 B4，間隙過大），鋁絞線破口整齊無散股現象。

圖B4

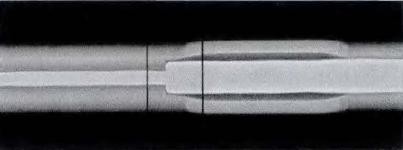

（d） 鋼管的彎曲變形應小于壓接管長度的 2%（見圖 B5，彎曲過大）。

圖B5

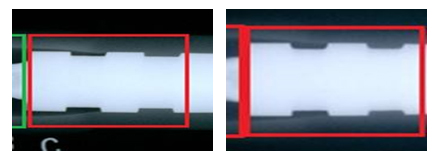

（e） 不壓區不應大量過壓，或出現壓裂鋼管及鋼芯。（見圖B6，不壓區明顯過壓；相關文獻顯示不壓區過壓 2-3mm 時握力仍能滿足要求，但容易造成界面處的鋁管剪切損傷，出現應力集中等現象，不利于線夾的長期運行，應嚴格控制該指標）

圖B6

3、鋁線和鋁管
（a） 鋁線應無斷股現象；
（b） 鋁管壓接區應無裂紋。
（c） 鋁管與鋁線應壓接緊實。（目前檢測中也發現了一些 鋁管與鋁線壓接不足的情況，見圖 B7，但實際鋁管壓接尺寸對拉力的定量影響未明，相關報道的文獻也未見具體明確的

參考指標，需要進一步的試驗研究確定。）

圖B7

二、GIS設備X光檢測應用解決方案：
　　X光成像檢測技術對GIS設備在不解體設備、不破壞環境情況下對其內部情況進行可視化無損檢測，能夠快速觀察GIS設備內部運行狀況，為設備狀態檢修及輔助決策提供依據，同時對掌握設備運行狀態具有十分重要的意義。例如：

　　1、新建GIS設備X光：安裝前的部件進行篩查并在其安裝完成后、投運前進行檢測，發現在制造、運輸、安裝過程中的各類缺陷，建立設備健康檔案。
　　2、變電站GIS設備巡檢X光： 發現運行過程中產生的缺陷，與設備健康檔案中的歷史數據進行對比分析，了解設備劣化趨勢，發現潛在問題。
　　3、變電站GIS設備檢修X光：在檢修過程中發現異常運行工況或者通過其他檢測手段（如局部放電檢測）發現疑似缺陷后不能定性或定位時，對設備提供診斷性檢測服務。

1.某1000kV變電站GIS設備發現缺陷報告部分：

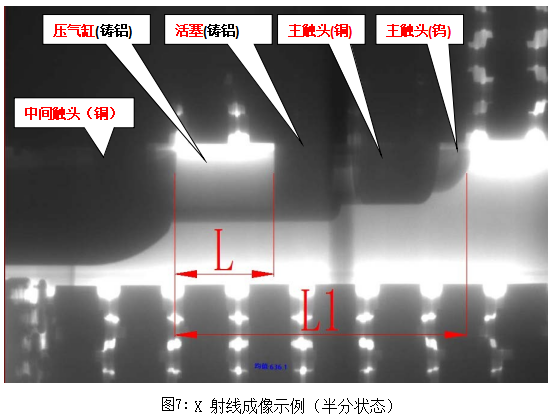

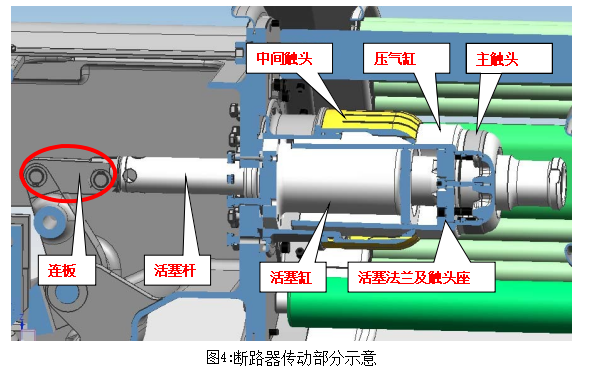

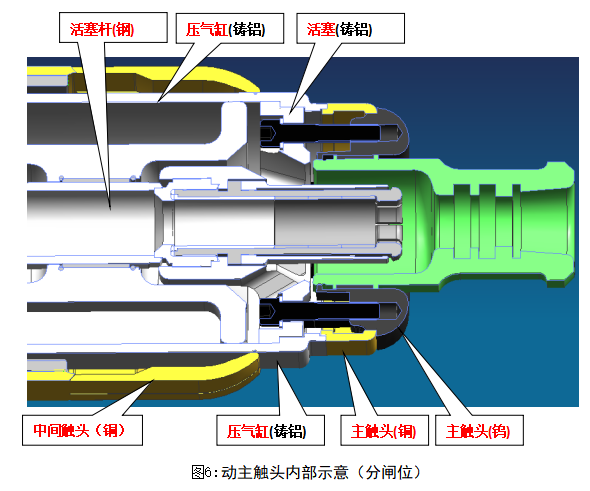

斷路器多次操作后，異常連板的兩個圓孔會逐漸被拉成長孔，該側的觸頭行程會縮短，造成主觸頭在慢分到底操作時，觸頭不達理論位置。通過 X 光檢查觸頭慢分到底所處的位置與理論尺寸對比，即可判斷該斷路器連板是否異常；另外可以用 X 光拍攝左、右兩個斷口成像，對比左右觸頭分閘位置來檢查斷路器連板是否異常。
